11 kierrosta 2 X 75 oomista rinnan ja 3 kierrosta 50 oomista kaapelia halkaisija 100 mm uritettua salaojaputkea.
75 ohmin kaapeli oli AJS75, jonka nopeuskerroin 0,66. Pätkät 1/4 aallon mittaisia.
2 EL. YAGI 10 MHz
Kesän antennipuuhasteluja.
|
|

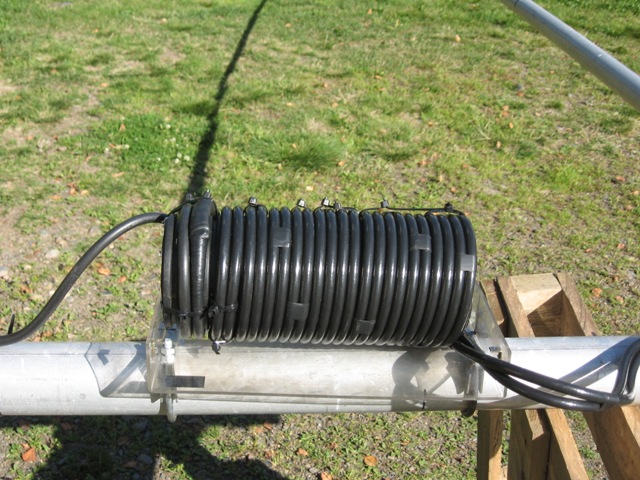

Virtabaluuni. 11 kierrosta 2 X 75 oomista rinnan ja 3 kierrosta 50 oomista kaapelia halkaisija 100 mm uritettua salaojaputkea. |
|
|

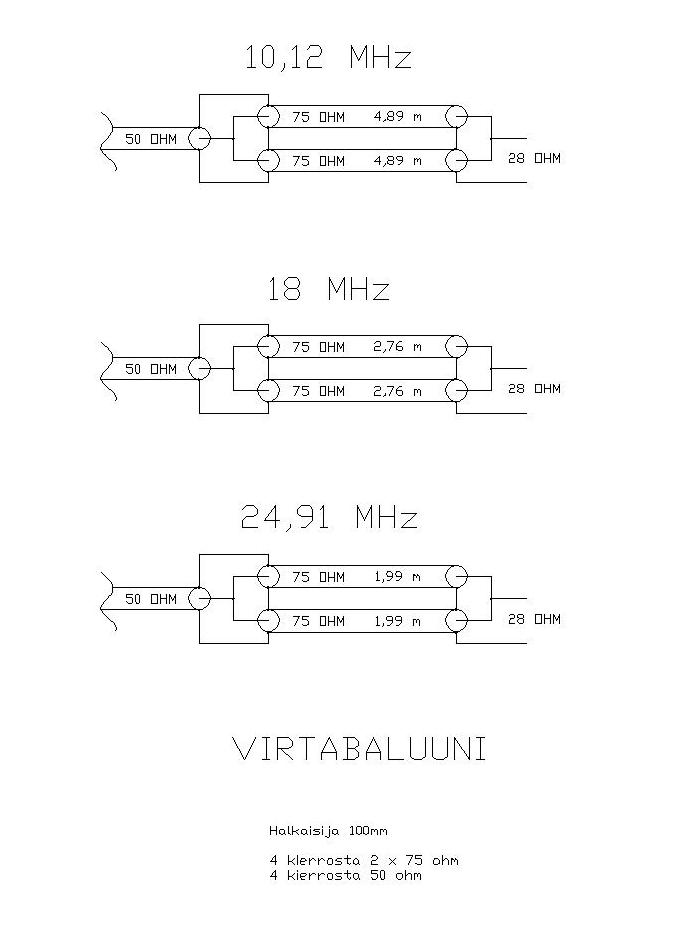

Virtabaluunien kytkennät ja kaapelien mitat. 75 ohmin kaapeli oli AJS75, jonka nopeuskerroin 0,66. Pätkät 1/4 aallon mittaisia. |
|
|

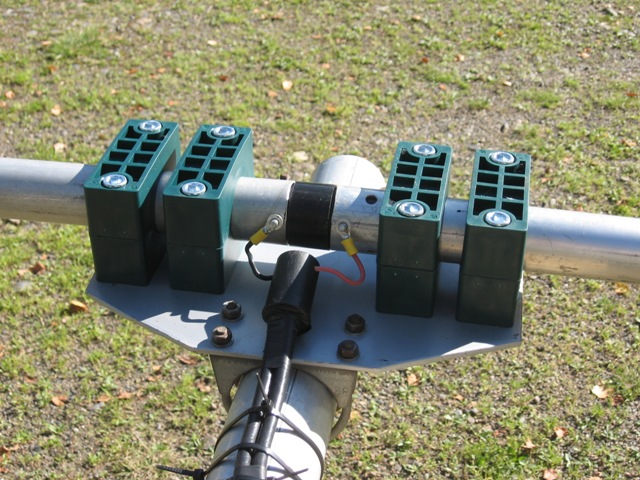

Katkaistun syötön rakenne. Antennin mitat löytyy täältä. |
|
|

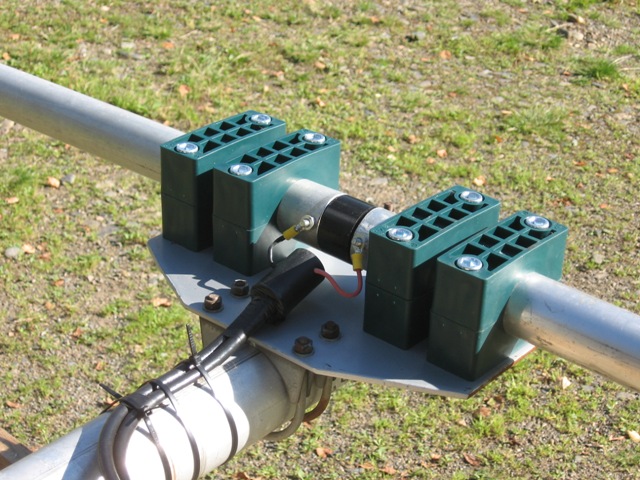

Sama hiukan eri kulmasta. Putken sisään sorvattu tanko. Elementtien väli noin 20mm. |
|
|

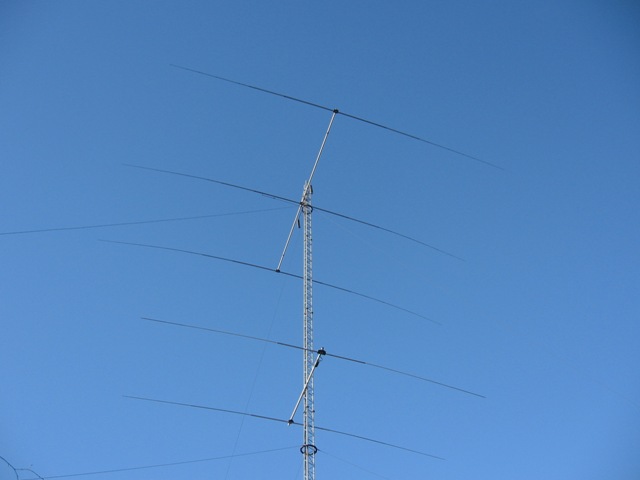

Antenni asennettu mastoon. |
|
|

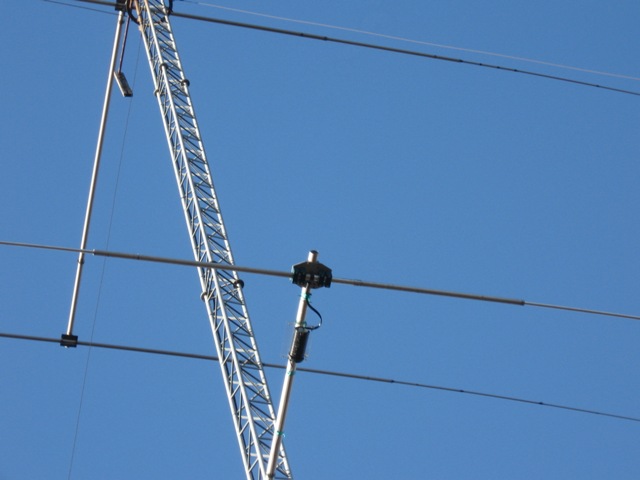

Zoomattu lähemmäksi. |
