Putkena käytin Eimac 3CX5000.

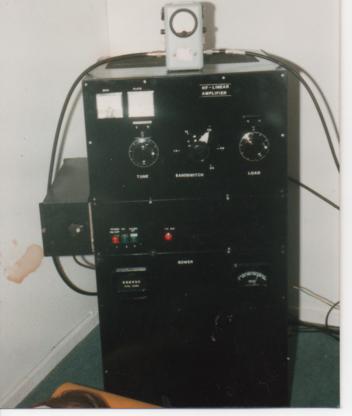

Valitettavasti tästä lineaarisesta ei ole tallella kuin tämä kuva.
RF-yksikössä käytin tune- ja load-kondensaattoreina säädettäviä vacuum kondensaattoreita. Tune-kondensaattori 5-350 pF/10kV. Load-kondensaattori 1200 pF/5 kV. Pääteasteen kelana B/W kela systeemi.
HV-virtalähde on alaosassa, 3 vaiheinen 4500 VDC.
Putki on maattohila-kytkennässä, G1 ja G2 maissa.
Ohjausta putki tarvitsi noin 100 wattia.
