HF LINEAARINEN GU78B PUTKELLA
HV-poweri
 |

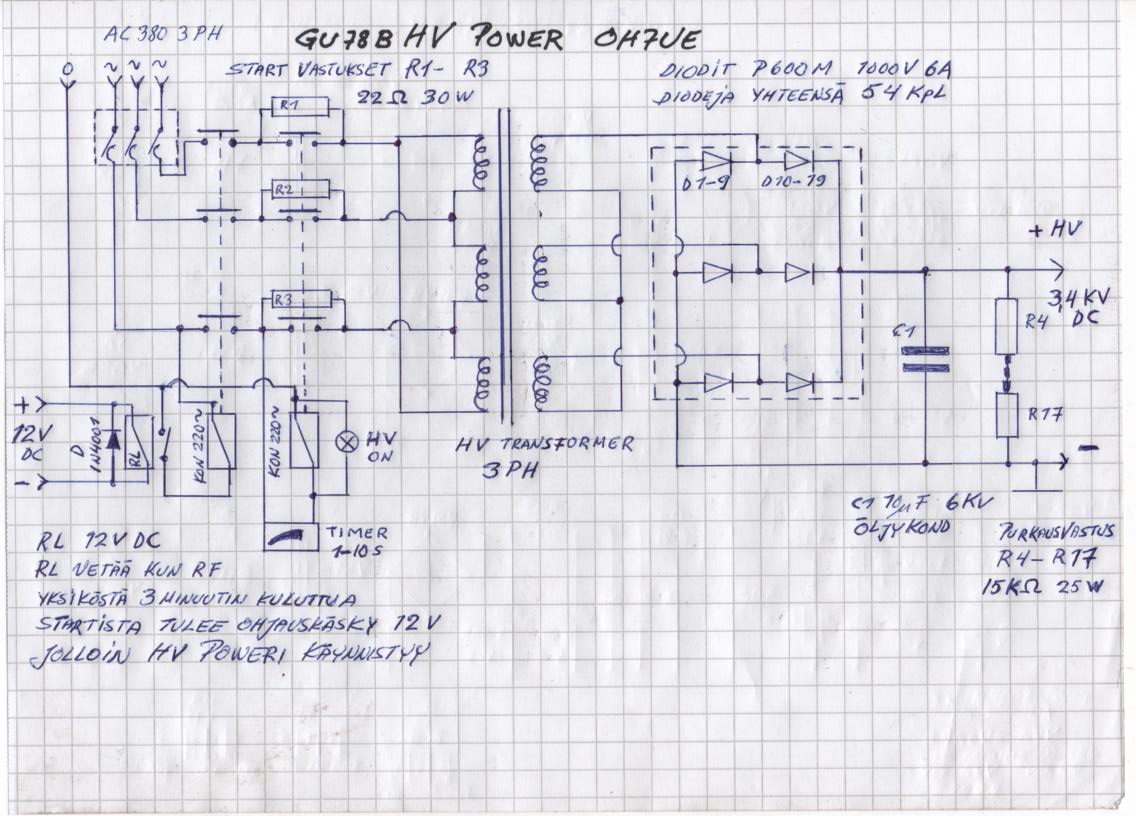

Kuva 1. |
 |

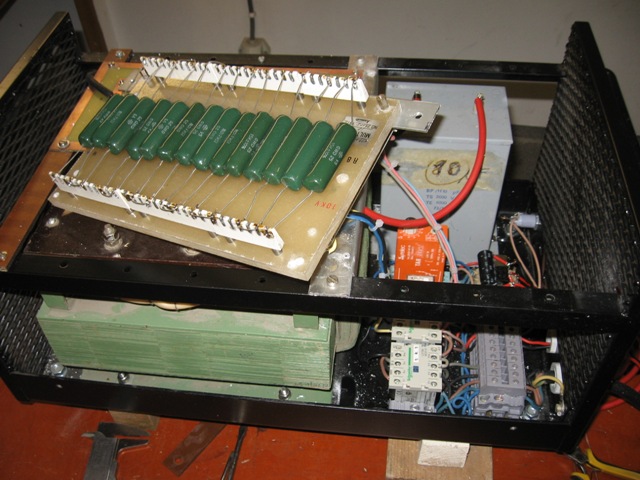

Kuvassa näkyy HV -jännitteen
purkausvastukset 14 kpl. Vastuksen arvot on 15 kΩ / 25 W HV -jännite on 3,4 kV DC. |
 |

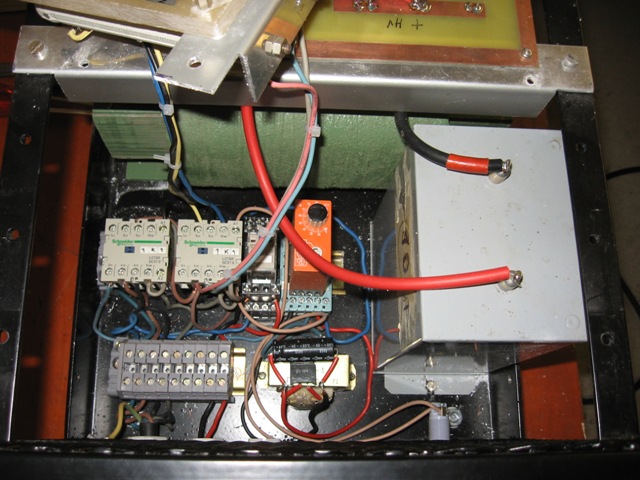

Tässä kuvassa näkyy käynnistys kontaktorit,
sekä käynnistys automatiikka (viive). HV -jännitteen suotokondensaattori on 10 µF / 6000 V. Kondensaattori on öljytäytteinen. |
 |

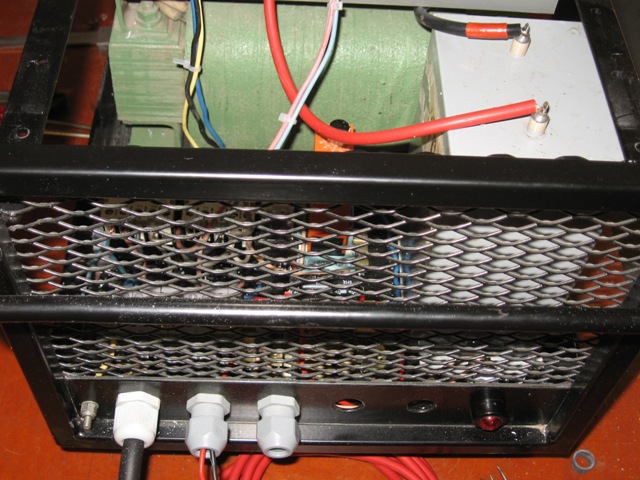

Powerin pääty ilmanvaihto aukkoineen. |
 |

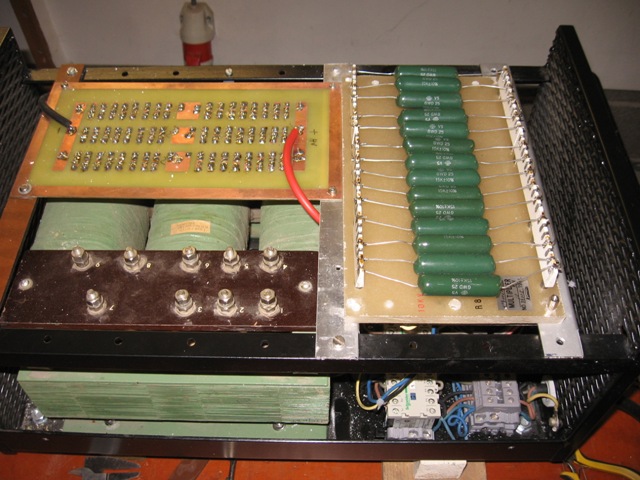

Vasemmalla ylhäällä 3 -vaiheinen
tasasuuntaus yksikkö. Diodeina käytin P600M. Diodin arvot on 1000 V / 6 A. Diodeja on yhteensä 54 kpl Oikealla purkausvastukset. |
 |

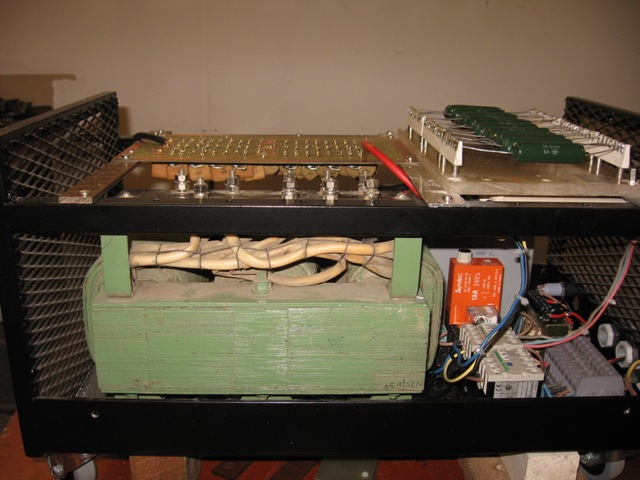

Poweri kuvattu sivulta. Alhaalla oikealla käynnistysajastin ja kontaktorit. |
 |

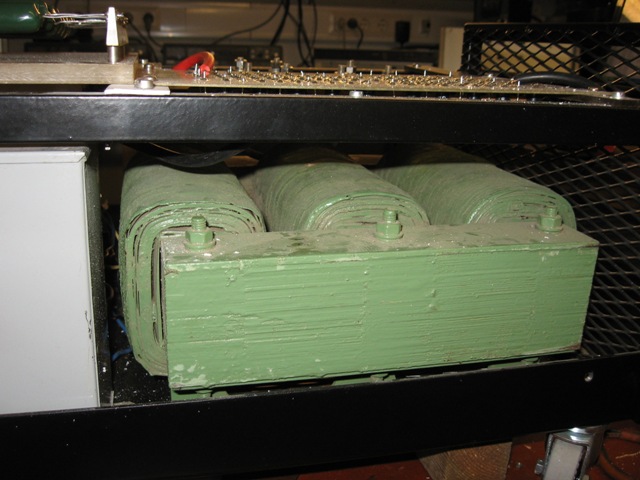

Muuntajana käytin Venäläistä military
muuntajaa. Muuntaja on riittävän järeä ruokkimaan GU78 B putkea. |
