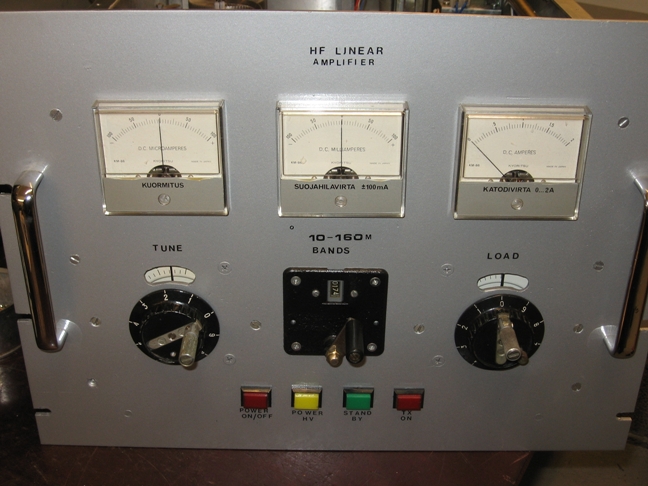

Kyseinen lineaarinen alkaa olla koekäyttöä vaille valmis.

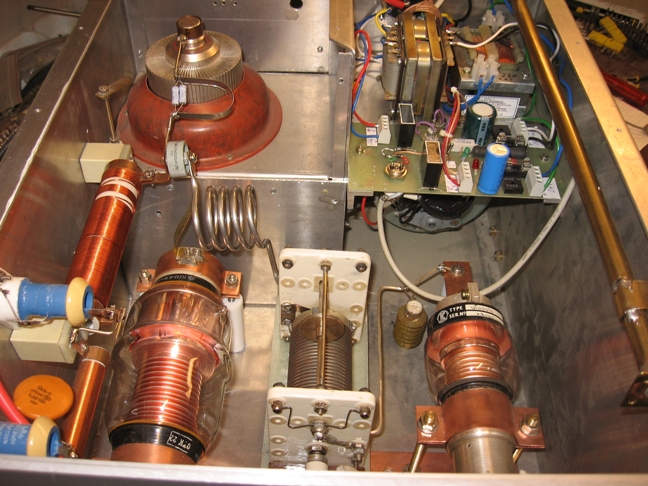

Putkena olen käyttänyt Eimac 4CX1500B.
Lineaarinen kattaa alueen 10m - 160m.

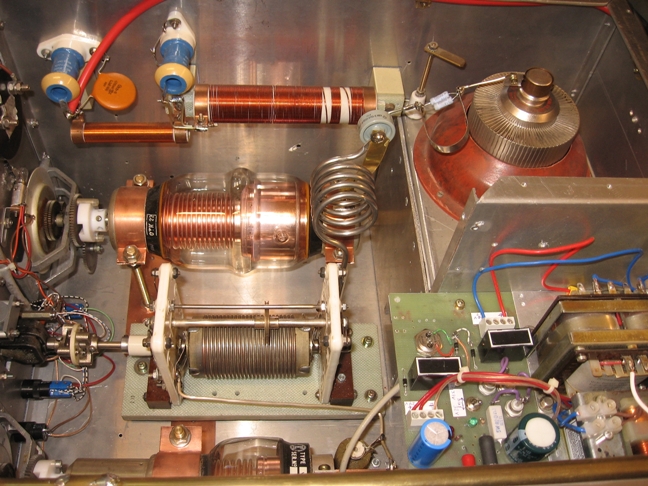

Oikealla takana sijaitsee jännitteen regulointi-yksiköt, ohjaushila G1:n sekä 24V:n toimintojen jännitteet.

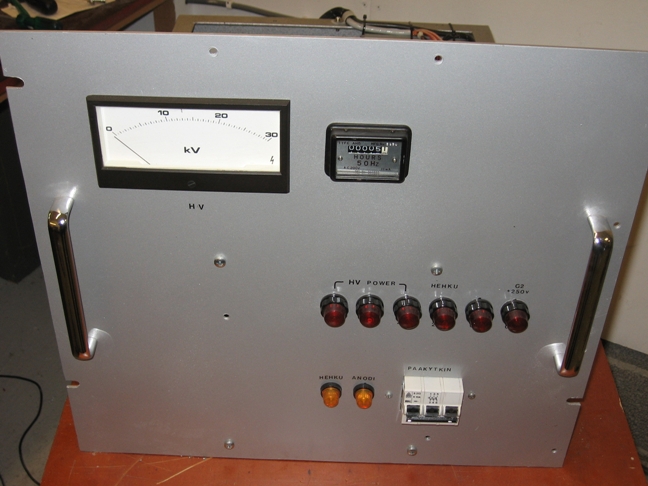

Anodijännitemittari 3 KV, putken käyttötuntimittari, merkkivalot eri toiminnoista sekä pääkytkin.

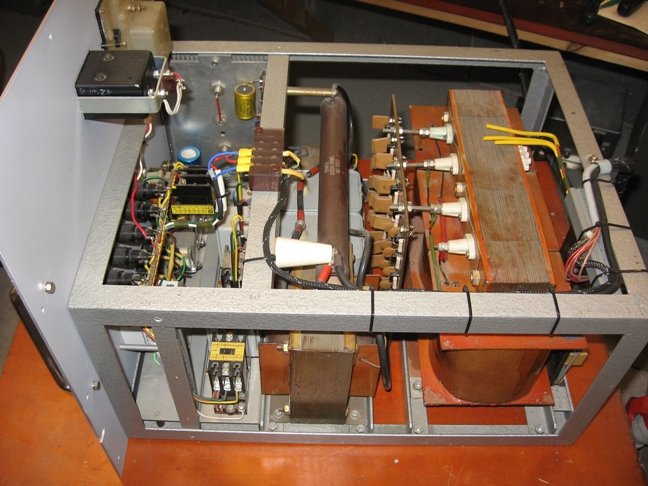

HV virtalähde sisältä.
Kyseessä on 3-vaiheinen poweri, anodijännite on 2,8 KV DC.
Tässä yksikössä sijaitsee suojahila G2:n sekä ohjaushila G1:n virtalähteet.
G2:n jännite on 230 V DC stabiloituna.
G1:n jännite on120 V DC standby-tilassa, TX päällä jännite on - 34 V.
Power-yksikössä sijaitsee myös käynnistysautomatiikka.

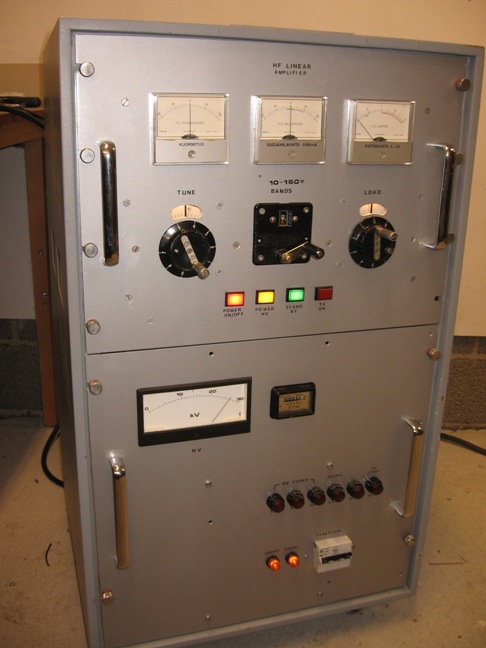

Lineaarinen valmiina.
