HF LINEAARINEN  1 x GU43B PUTKELLA

Juttu GU43B lineaarisesta löytyy Radioamatööri lehdestä 1/2000 ja 2/2000.

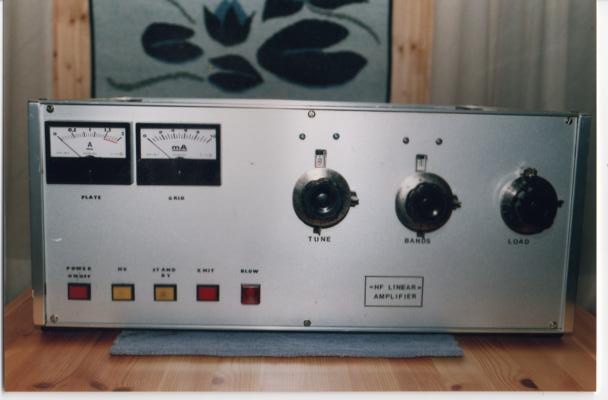

	Lineaarinen GU43 B valmiina. Etupanelissa on lineaarisen ja 3-vaihe powerin kaikki käyttökytkimet. Kytkimet on painonappikytkimiä. Eri toimintojen päällemeno ilmoitetaan valolla. Mittareita on kaksi. Vasemmanpuoleinen näyttää putken ottaman anodivirran ja oikealla oleva mittari näyttää suojahila G2:n virran.

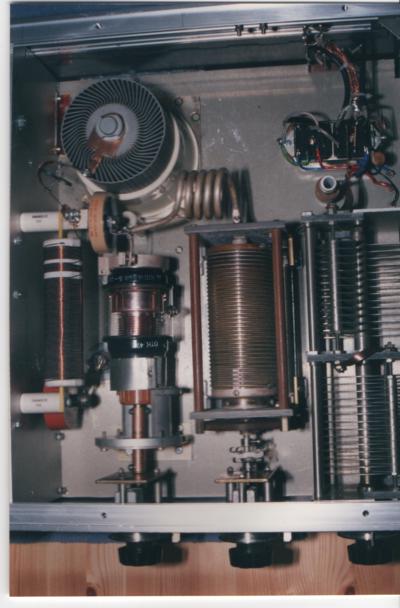

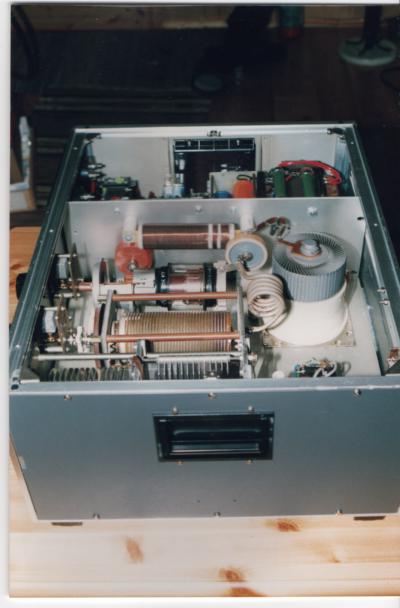

	Kuvassa näkyy pääteasteen virityspiirit Tune-kondensaatorina olen käyttänyt Venäläistä vaacum kondensaatoria 300pf/5 kV. Pääteasteen virityskela on rolleri paitsi 28MHz:n kela on erillinen. Load-kondensaattori on 1000 pF ilmavälikonkka.

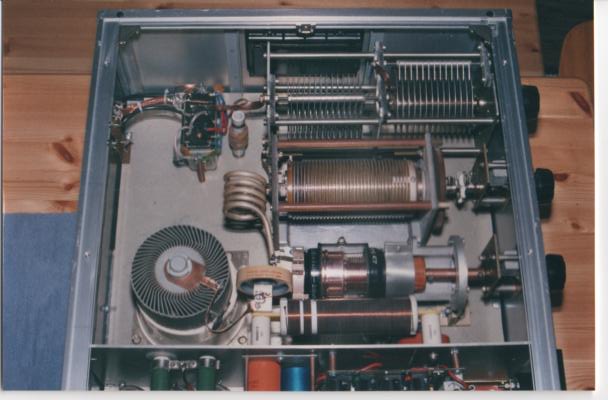

	Pääteasteen virityspiirit sivulta kuvattuna.

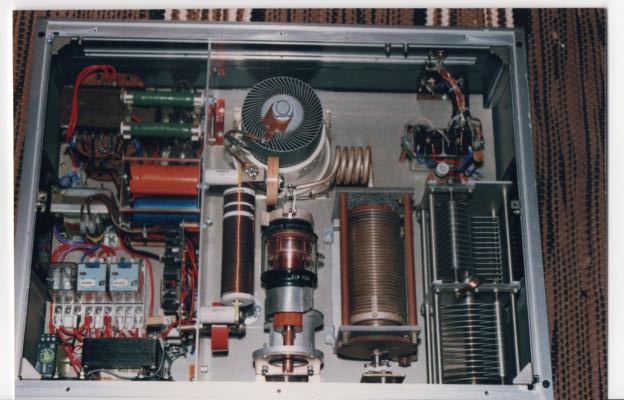

	RF-yksikkö on erotettu poweri / stabilisointi yksiköstä väliseinällä.

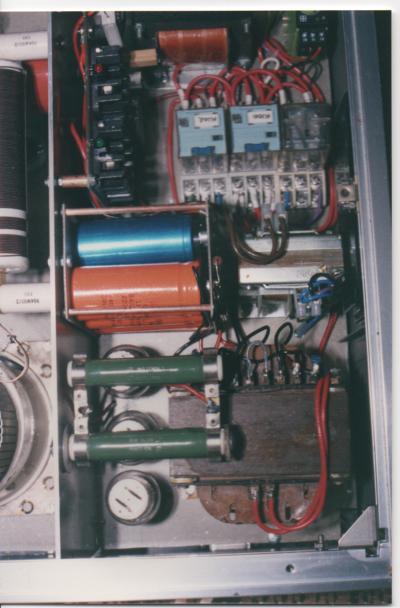

	Vasemmalla olevassa yksikössä sijaitsee eri toimintojen releistykset sekä ojainhilan G1 ja suojahilan G2 stabilisointiyksiköt.
	Tässä kuvassa näkyy putkelle GU43B tarvittavien er jännitteiden muuntajat: Hehku, suojahila sekä ohjainhila. Suojahilan G2 stabilisoinnissa olen käyttänyt putki stabilisaattoreita 3 kpl.

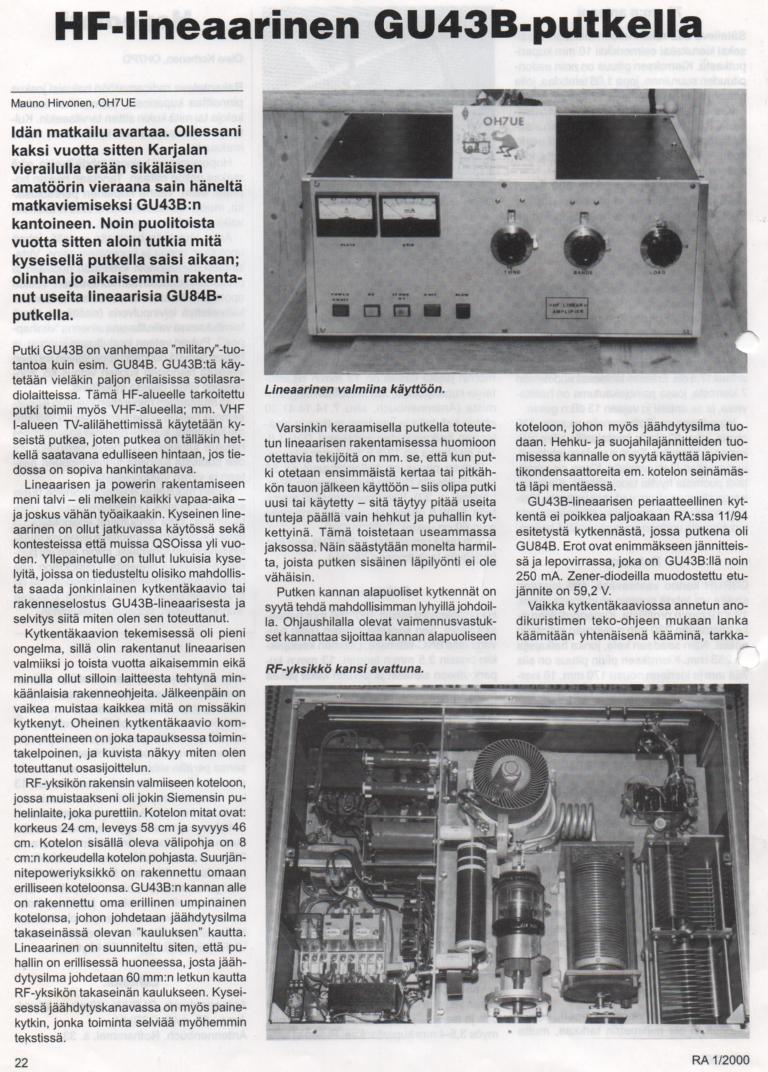

	KUVA 1

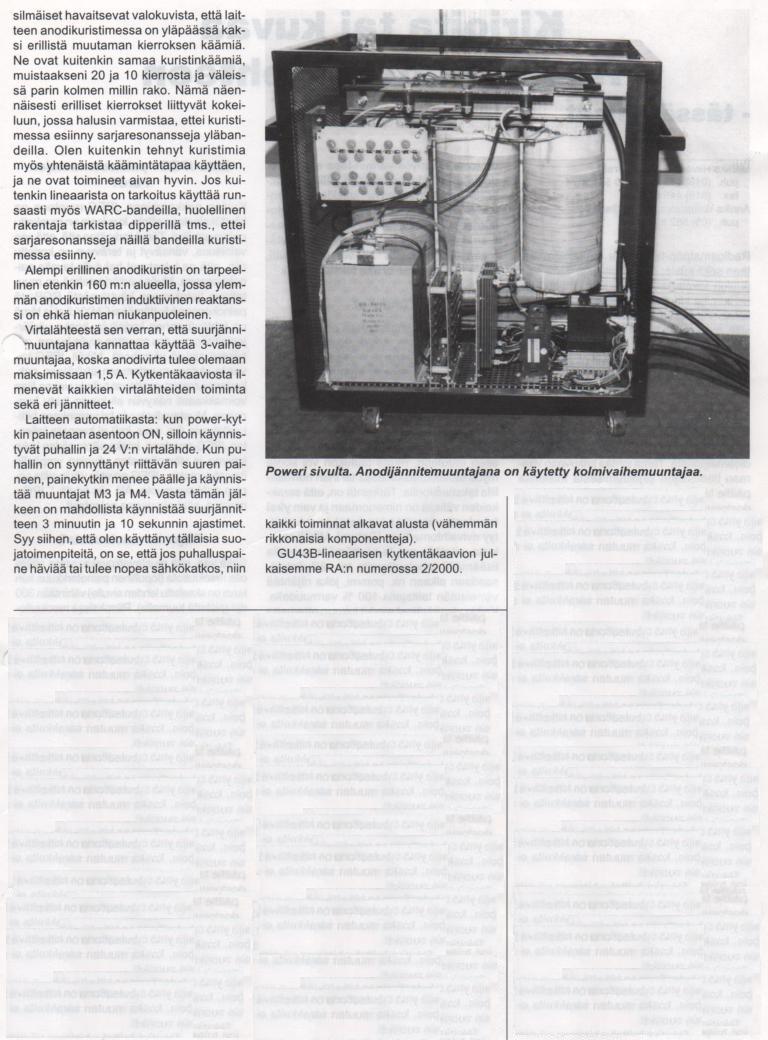

	KUVA 2

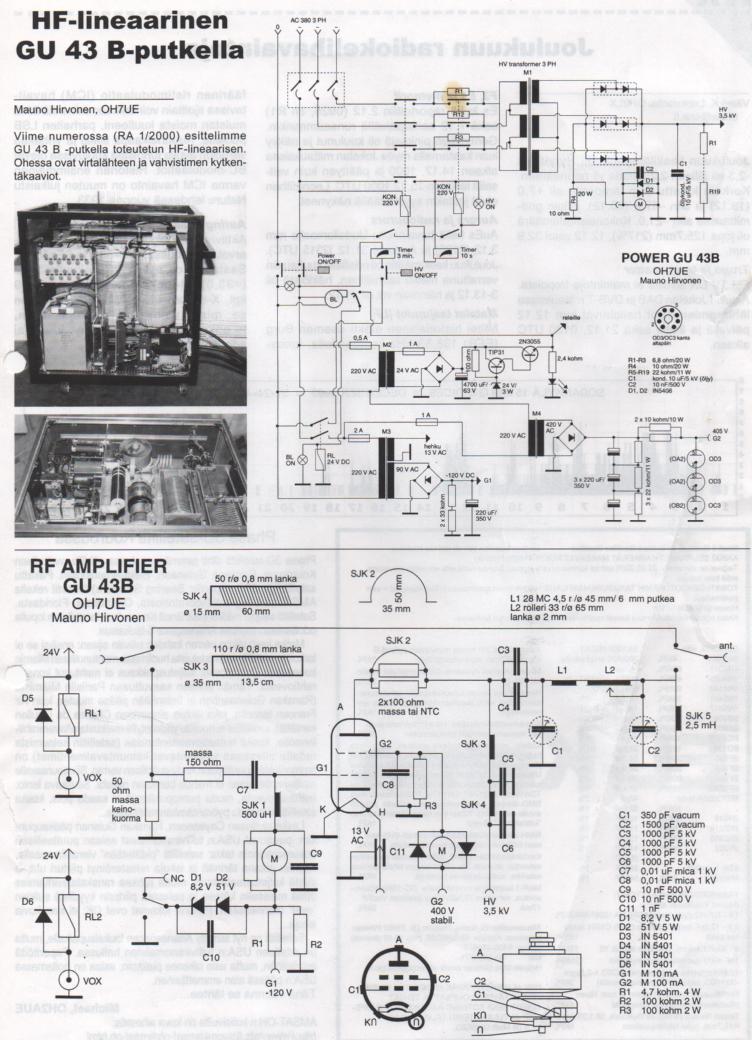

	KUVA 3
