HF LINEAARINEN  GU78B PUTKELLA

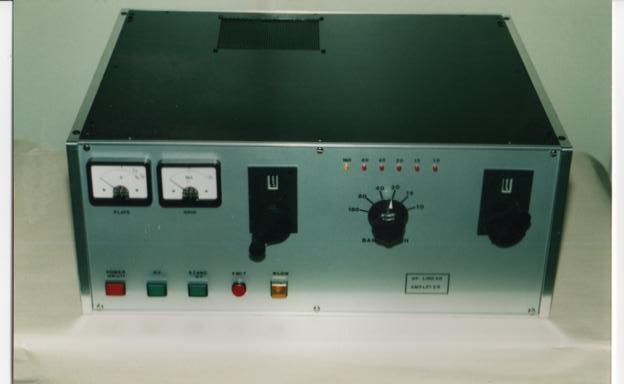

	Linukka valmiina. Kyseisen linukan rakensin vuonna 1998. Toimii alueella 10m,15m, 20m, 40m, 80m ja 160m bandeillä.

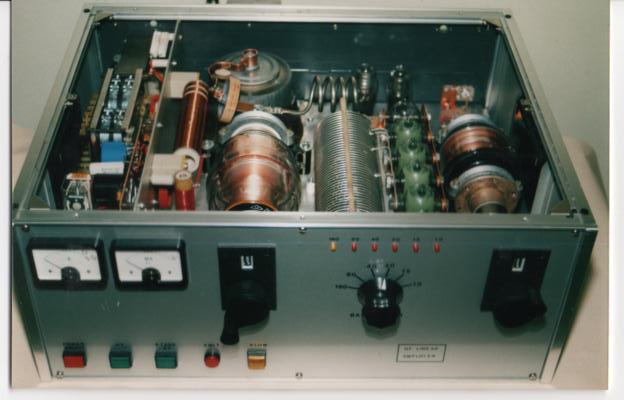

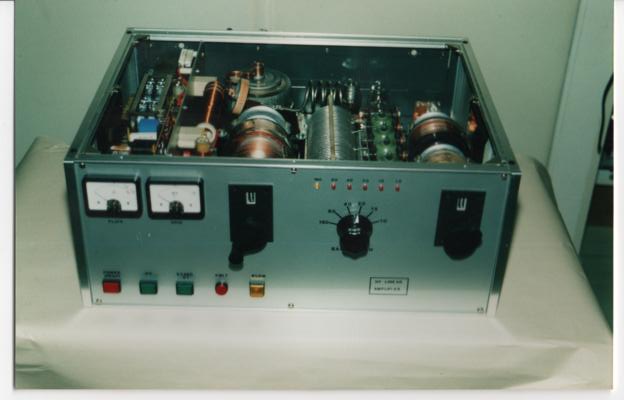

	Laite sisältä.

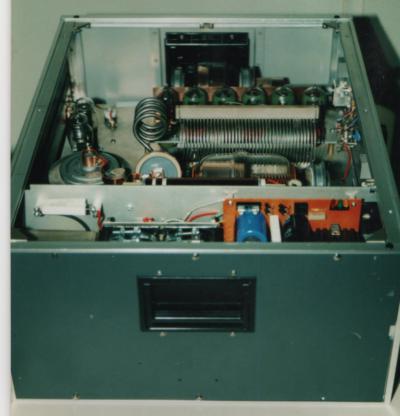

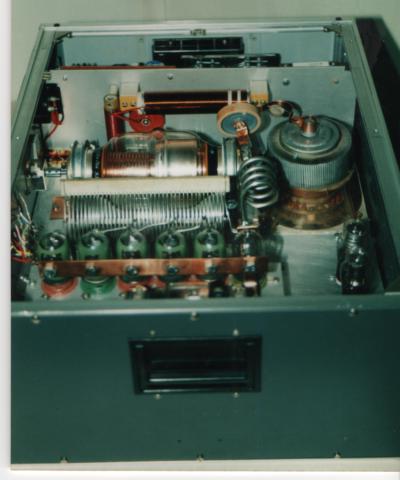

	Laitteen vasemmalla puolella sijaitsee suojahila G2, ohjainhila G1 sekä hehku muuntajat. Samassa yksikössä sijaitsee stabilisointiyksiköt. Virityskondensaatoreina olen käyttänyt Venäläisiä vaacum kondensaattoreita. Tune on 500 pF ja Load 1500 pF. Bandin vaihto tapahtuu Venäläisillä V1V vaacum releillä. Edessä olevalla kierokytkimellä ohjataan releitä 24V DC jännitteellä.

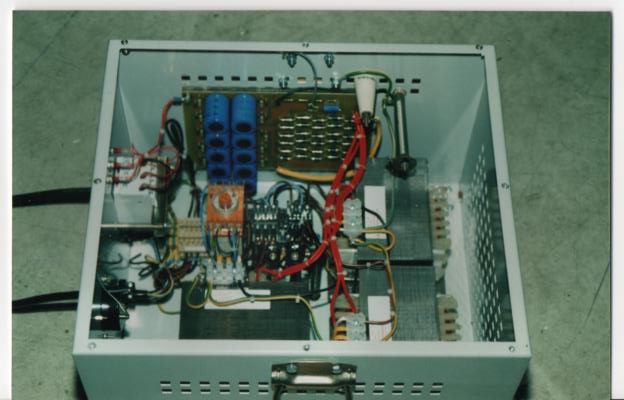

	Anodi power sisältä. Poweri on 3-vaiheinen, anodijännite on 3,2 kV DC. Sisällä on myös käynnistys automatiikka (viiveet).

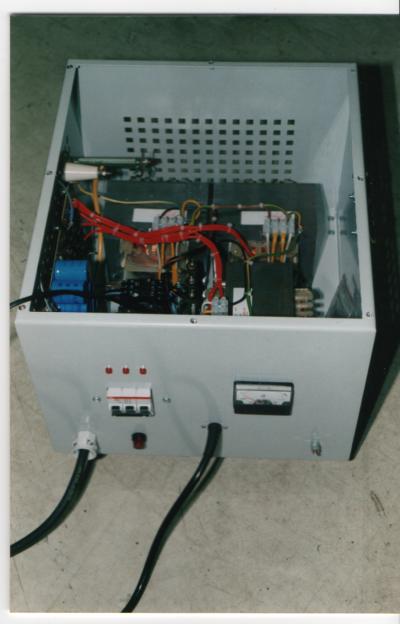

	Etupuolella on pääkytkin, vaiheitten merkkivalot ja anodijännitemittari.
