HF LINEAARINEN  RS1072C PUTKELLA

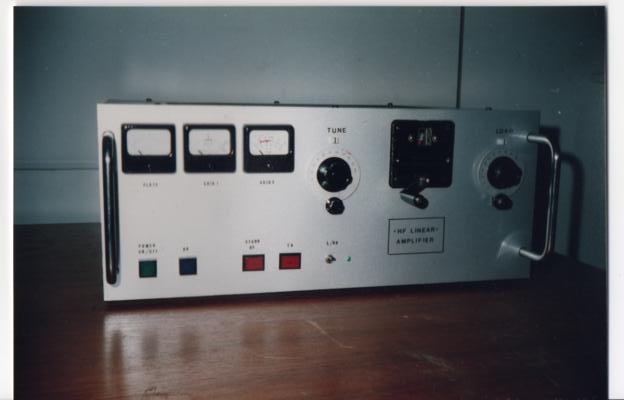

	Kyseisen lineaarisen rakensin vuonna 1992. Putkena käytin Siemens RS1072C putkea. Kyseistä putkea on käytetty mm. military laitteissa. Lineaarinen toimii 10 - 160 metrin bandeillä. Pääteasteessa on rolleri-virityskela. Pääteasteelle on erillinen 3 kVDC HV-poweri. Laitteella on tähän mennessä workittu yli 30 000 QSO, joista noin 90% RTTY:llä. Linukka on tällä hetkellä Tommin OH7JJT käytössä, joka ajaa nytkin melkein kaikki QSO:t digimodeilla.
	Linukka kuvattu sivulta. Vasemmalla hehkumuuntaja Keskellä suojahila G2:n sekä ohjainhila G1:n muuntaja. Oikealla releiden, merkkivalojen ja käynnistysautomatiikan muuntaja. Ympärillä olevat osat on G1 sekä G2 stabilisointiin kuuluvia osia.

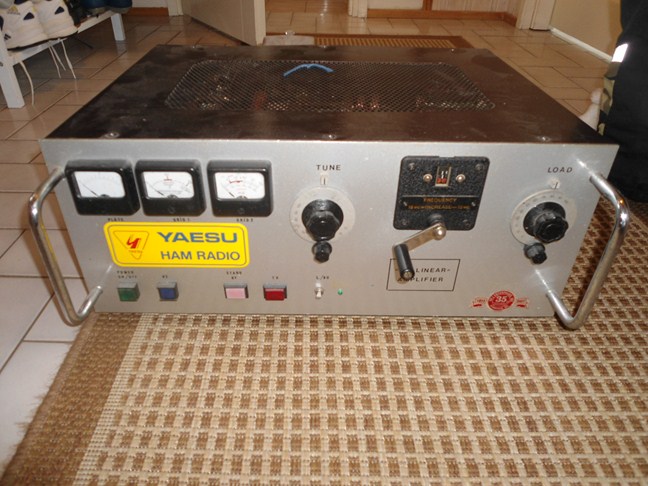

	RS1072C lineaarinen 20 vuoden ikäisenä. Laitteen rakensin vuonna 1992.

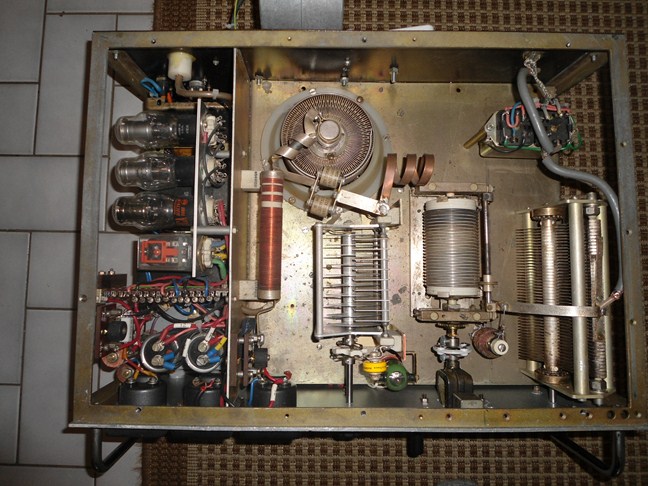

	Lineaarinen sisältä. Vasemmalla sijaitsee G1 ja G2 stabilisointi- ja suodatus yksiköt. RF-yksikössä on anodikuristin, putki RS1072C, tune-kondensaattori 250 pF, rolleri kela 22µH ja load-kondensaattori 1000 pF. Takana TX/RX antennirele.

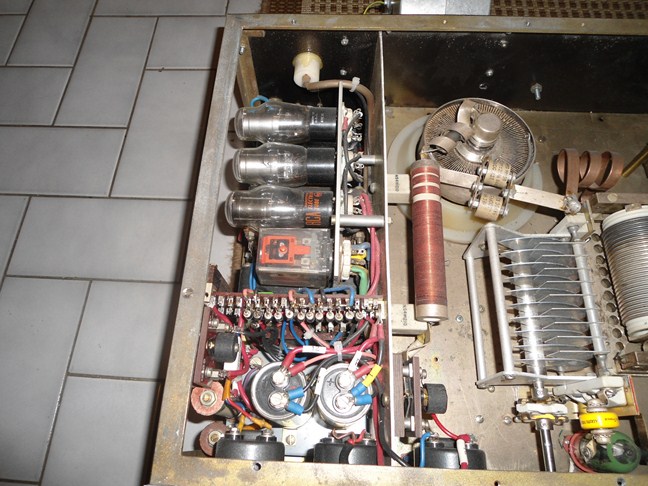

	Tune-kondensaattorin etupuolella sijaitsee V1V-vacuum releellä toteutettu lisäkapasitanssin kytkentä. Käytössä 80 m ja 160 m bandeillä.

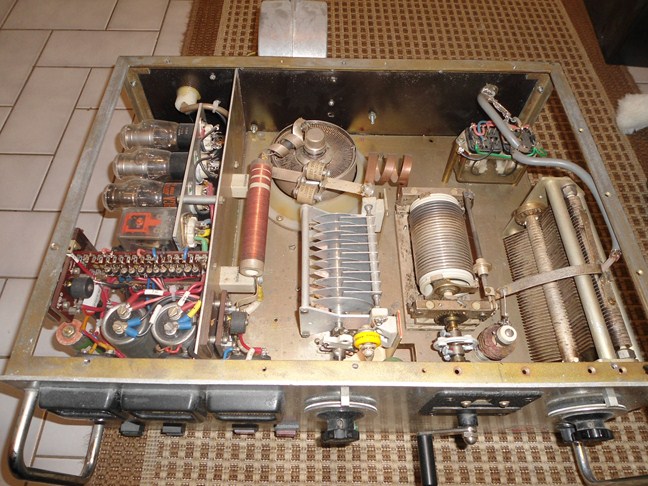

	Yleiskuva sisältä.

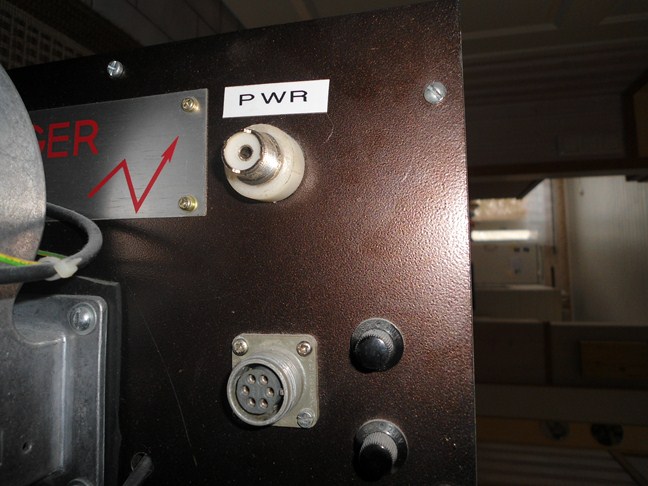

	Lineaarinen takapuolelta. Vasemmalla puhallin Ylhäällä anodijännitteen (HV PWR )liitäntä 3 Kv DC Alhaalla HV powerin ohjauskaapelin liitin sekä RF-yksikön sulakkeet.
