VRFK (C-RADIO)



VRFK C-radio sekä virtalähde.
VRFK ( C-radio )
Numero 329.
Laite on täysin kunnostettu.
Laitteella olen workkinut useissa perinneradiotapahtumissa.
VRFK radion virtalähde.
VRFK Verkko powerin kytkentäkaava.
Tästä powerista saa ulos kaikki VRFK tarvitsemat jännitteet.
- Anodijännite 150 V stabilisoitu.
- Hehkujännite 1,4 - 1,5 V säädettävissä ja stabilisoitu.
- Etujännite -12 V stabilisoitu.


Kytkennässä on hehkujännitteelle suojaus, eli jos regulointi pettää ja jännite nousee yli 1,8 V silloin palaa sulake.
Näin putkien hehkut säilyy ehjänä.
Hehkumuuntajana M3 kannattaa käyttää erillistä muuntajaa hurinoitten takia.
M 1 ja M2 voi olla samallakin pakalla.

VRFK C radion anodijänniteyksikkö.
Sisältää tasasuuntaajan, suotokondensaattorit sekä 150 V anodijännitteen stabilisoinnin.

Piirikaavion saa ladattu tästä

Piirilevyn hahmotelman tästä

Datalehdet:

Stabilisaattoriputki




VRFK C virtalähteen yksikkö sisältää hehkujännitteen 1,5 V tasasuuntaajan, sekä reguloinnin.
Regulointi on toteutettu LM7805 sekä LM317 regulaatoreilla, joilla säädetään hehkujännite 1,4 - 1,5 V.
Alempana on -12 V tasasuuntaaja sekä regulaattori LM7912.

Puhtaaksi piirretyn piirikaavion saa ladattu tästä

Piirilevyn hahmotelman tästä

Datalehdet:

LM317
LM7805
LM7912



Esimmäinen versio VRFK:n powerista.

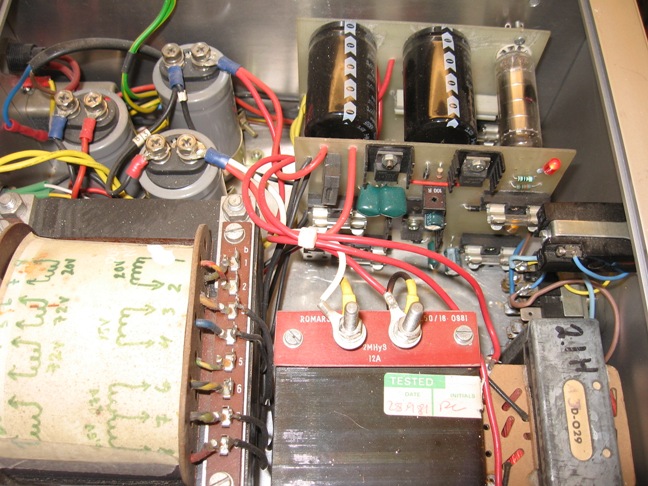

Poweri sisältä kuvattuna
Sisältää muuntajat , kuristimet ,suoto ja regulointi yksiköt.

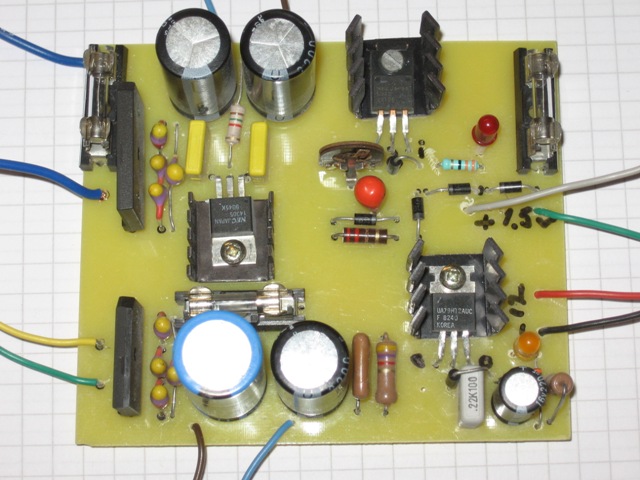

Yksikkö sisältää hehkujännitteen 1,5 V  tasasuuntaus, suoto- ja regulointiyksiköt.
Yksikössä on myös -12 V tasasuuntaus, suoto ja regulointi.

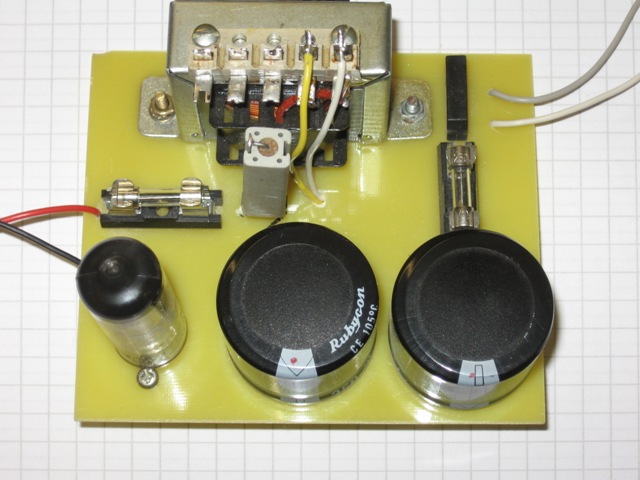

Tämä yksikkö sisältää 150V anodijännitteen tasasuuntauksen, suotokondensaattorit ja 150 V putkistabilisaattorin.
Sama yksikkö.

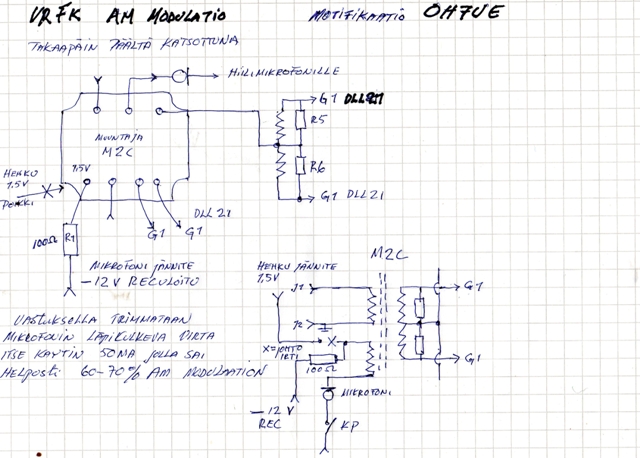

Modifikaatio VRFK AM modulaatio ongelmiin.
Monella perinneradistilla on olut  vaikeuksia löytää sopivaa hiilimikrofonia, jossa hehkun 1,5 V:n jännite riittäisi antamaan riittävän modulaation AM:llä.
Tämän muutoksen jälkeen ei ole niitä ongelmia, koska mikrofonin läpi kulkeva virta otetaan -12 V jännitteestä etuvastuksen kautta.
Etuvastuksella trimmataan mikrofonin  läpikulkeva virta 40 - 50 mA, jolla saadaan helposti 60 - 70 % AM modulaatio.
Tässä tapauksessa käy melkein mikä tahansa hiilimikrofonikapseli.

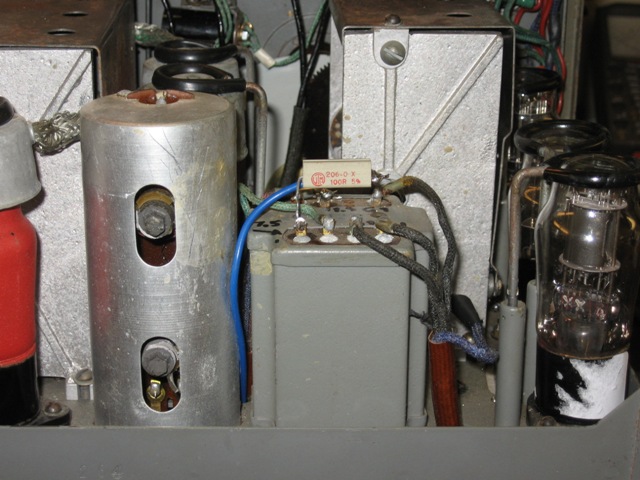

Tästä kuvasta näkee modifikaation toteutuksen. Muuntajasta M2C on 1,5 V johto irrotettu ja lisätty 100 Ω etuvastus.
Sama modifikaatio M2C sivulta kuvattuna.
VRFK powerin uudempi versio valmiina.

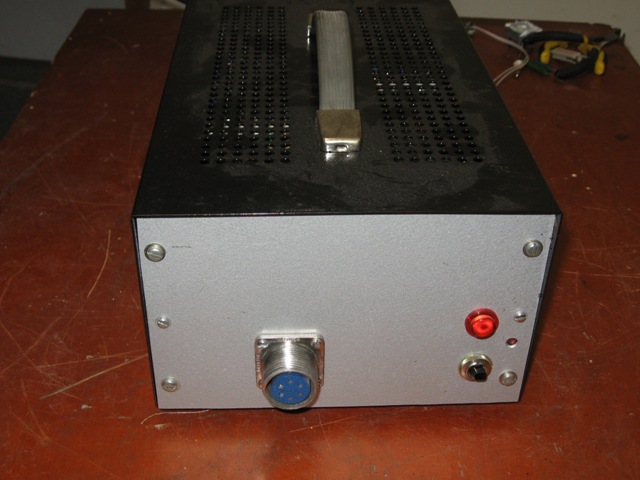

Sama poweri edestä kuvattuna.
Moninapainen militaryliitin josta VRFK saa kaikki tarvittavat jännitteet.

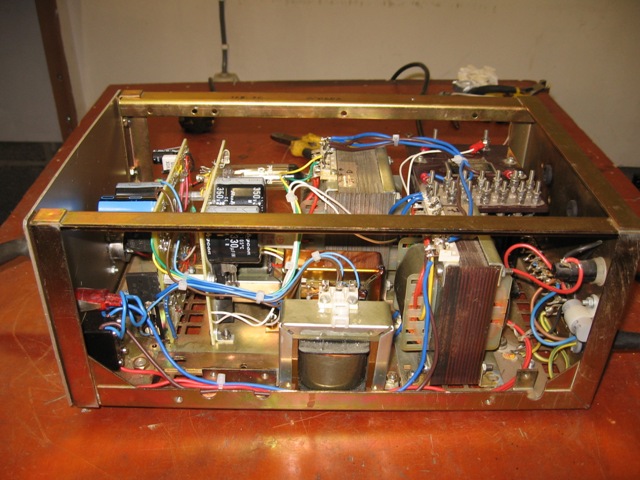

Poweri sivulta kuvattuna.

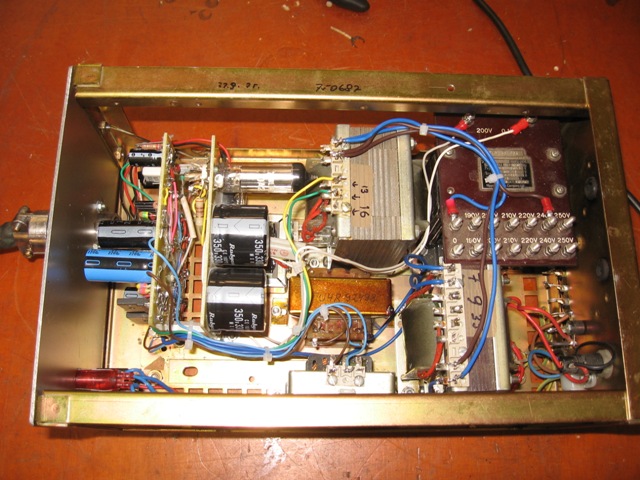

Poweri päältä kuvattuna.

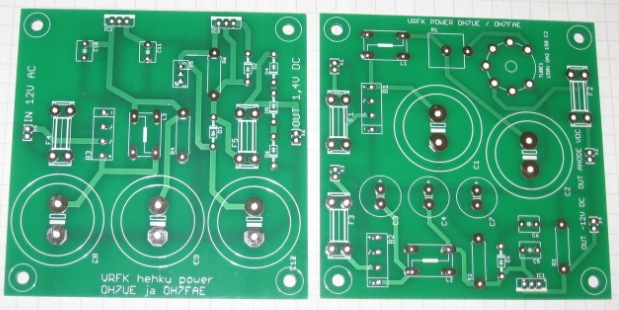

Kiinassa valmistetut piirilevyt.

Piirikaavion saa ladattu tästä

Piirilevyn hahmotelman tästä

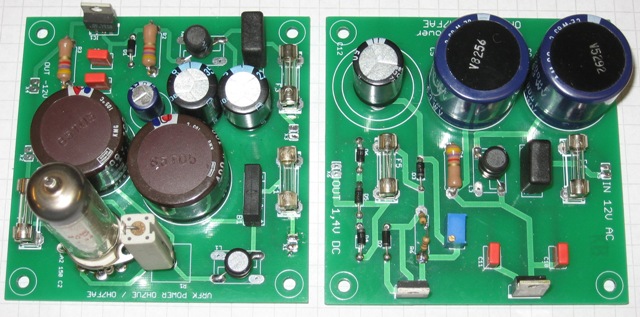

Levyt kalustettuna.
Ohessa Thomas, OH6NT modifikaatio
Anodijännite:

- Lisäsin jännitekestoisen tehotrankun OA2-säätäjäputken perään, koska
speksien mukaan OA2 pystyy antamaan vain 30 mA virtaa, kun taas VRFK
tarvitsee vähintään 35 mA (CW) ja jopa 60 mA (AM). Sen kannalle
laitoin vielä kytkinkonkan maihin, sekä 68 kohm 5 W bleedervastuksen.
Sattui olemaan junkboksissa BUL705 TV:n juovapäätetrankkuja sopivasti.

- Siirsin sulakkeen lähdöstä heti tasurin jälkeen, ja pienensin sen
kokoa 200 mA:iin, riittää hyvin.

Hehkujännite:

- Poistin ylimääräisen 7805-säätäjän; silloin LM317 säätöalue suurenee
sopvasti, ja turha lämmön tuottaminen vähenee.
- Siirsin tässäkin lähdössä olevan sulakkeen heti tasurin jälkeen,
koska muuten sen yli syntyy kuormitettaessa suurikin jännitehäviö mikä
on huono juttu muutenkin alhaisessa hehkujännitteessä! Sulake kyllä
palaa siinäkin kohdassa, jos syntyy ylijännite säätäjän jälkeen
(diodiketju suojaa).

Jännitteet otin samasta muuntajasta, mutta eri käämeistä jotka ovat
galvaanisesti erossa. Hyvin toimii.
