Lineaarisen rakentamisen aloitin toukokuussa 2012.
Aloitin rakentamisen, koska minulla oli varastossa melkein kaikki tarvittavat komponentit.
Putkina käytin EIMAC 4CX350B niitä on tässä kaksi kappaletta. Kahdesta putkesta saa ulos noin 1000 W.

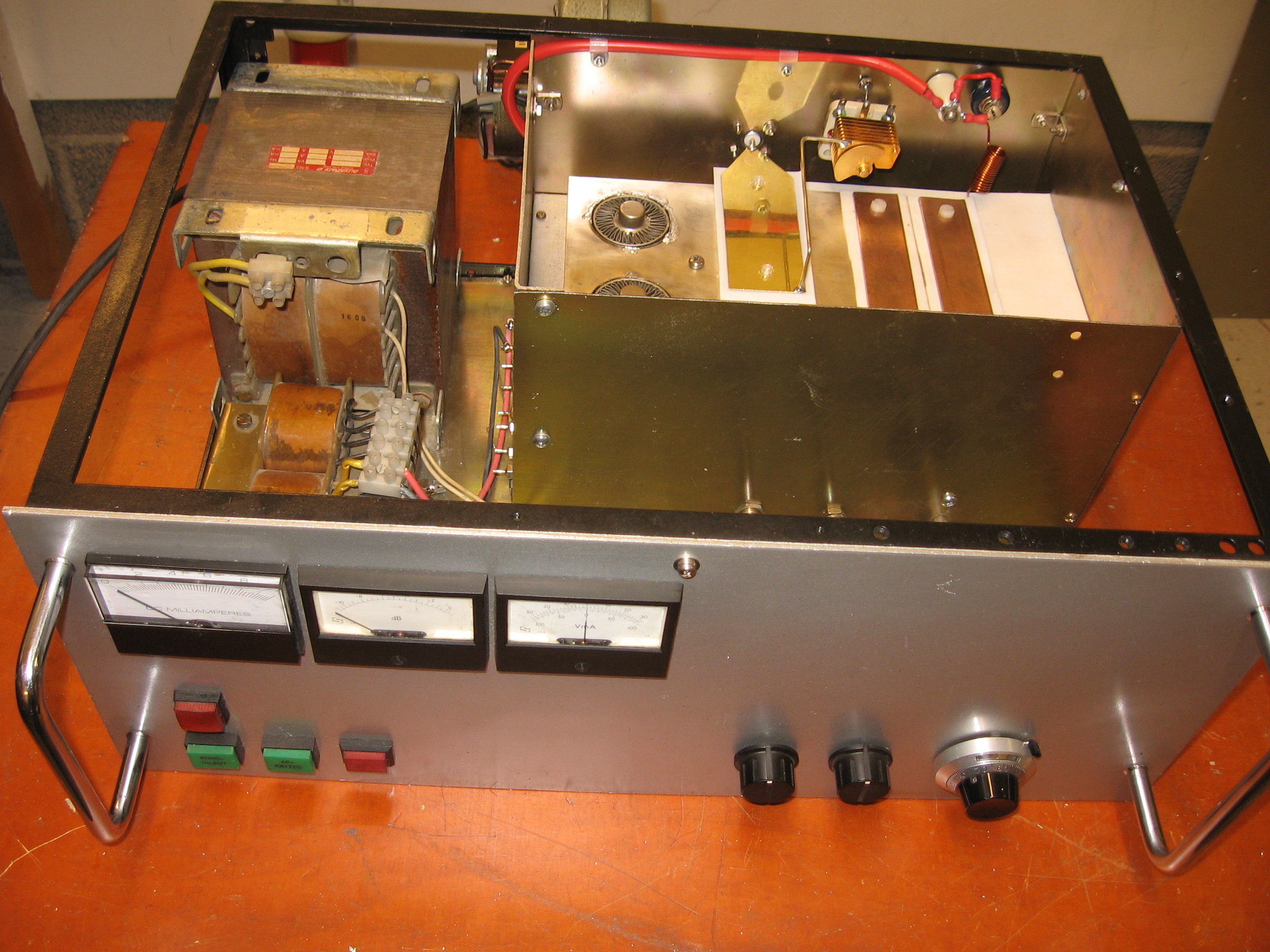

Kuvassa näkyy pääteasteen rakennetta.
Vasemmalla sijaitsee virtalähteen muuntajat.
Anodi muuntaja antaa 2400 VDC/ 1 A.
Hehkumuuntaja sekä hiloille G1 ja G2 tarvittavat jännitteet.
Oikealla rf-yksikkö.
Putket 4CX350B kaksi tarvitsee ohjausta noin 3-4 wattia 1000 W:n lähtötehoon.

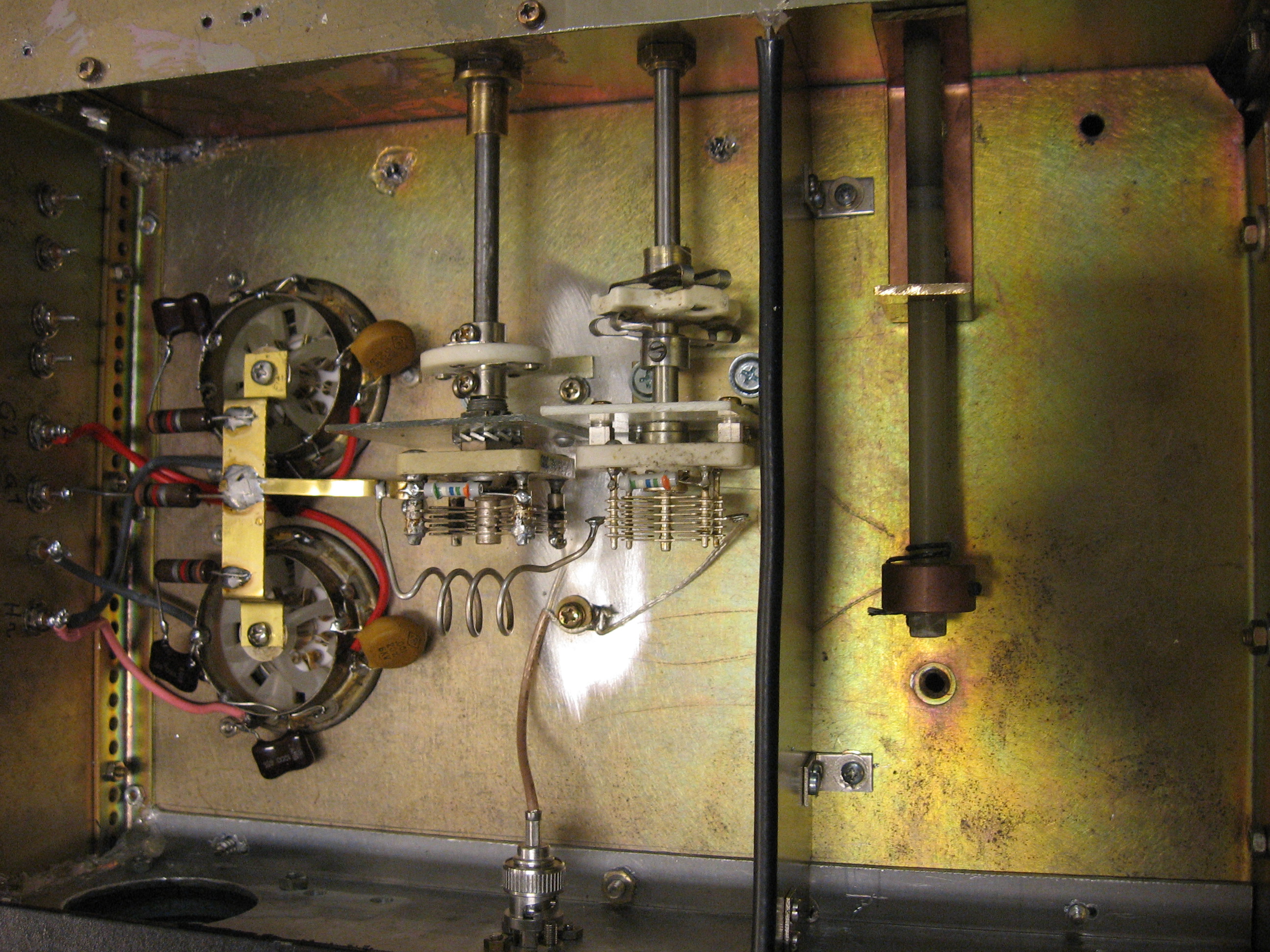

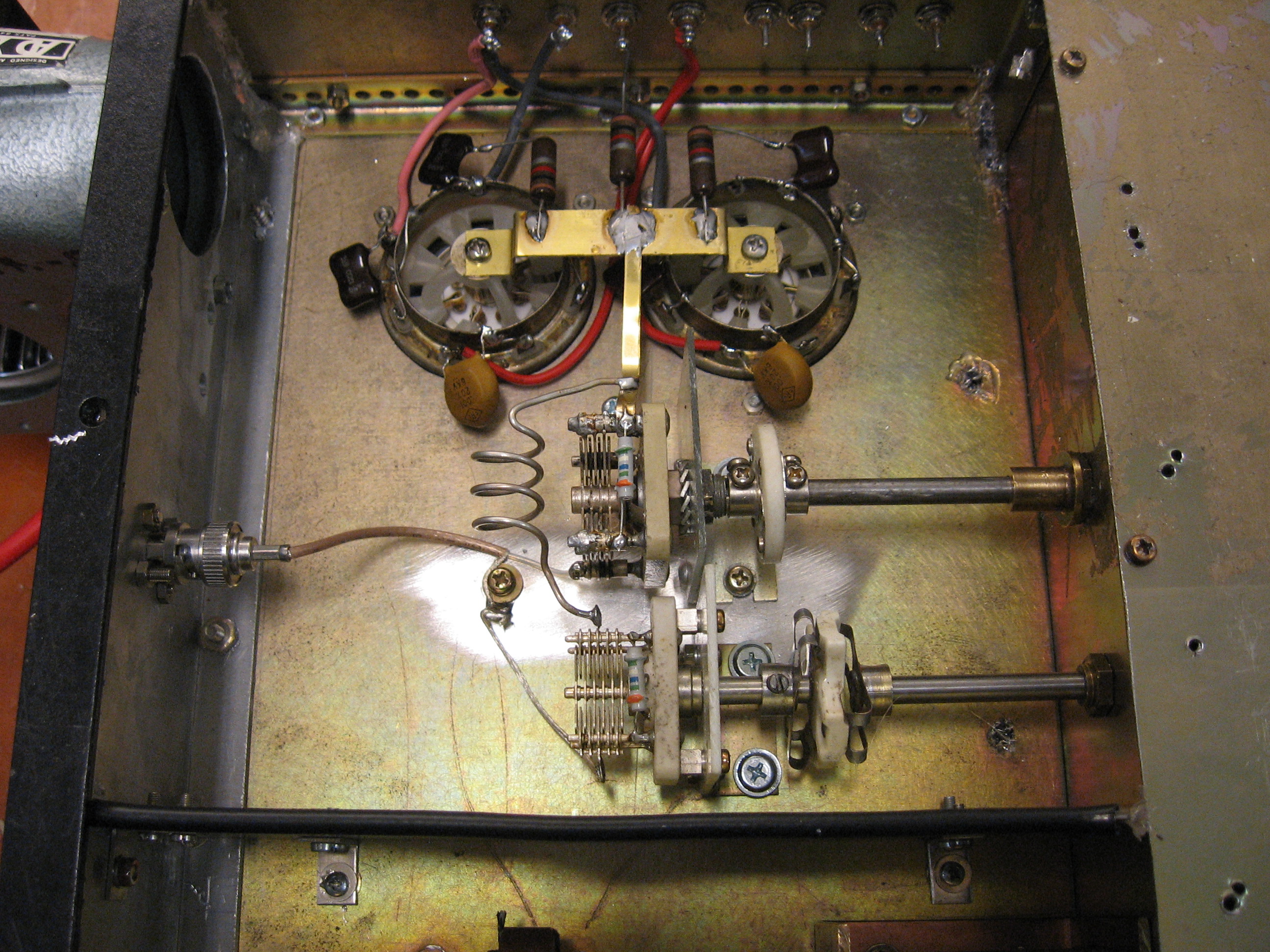

Input yksikkö on paineistettu, johon tulee jäähdytysilma.
Vasemmalla ylhäällä puhallin.
Puhallus ilma ohjataan putkien kantojen kautta yläpuolelle.

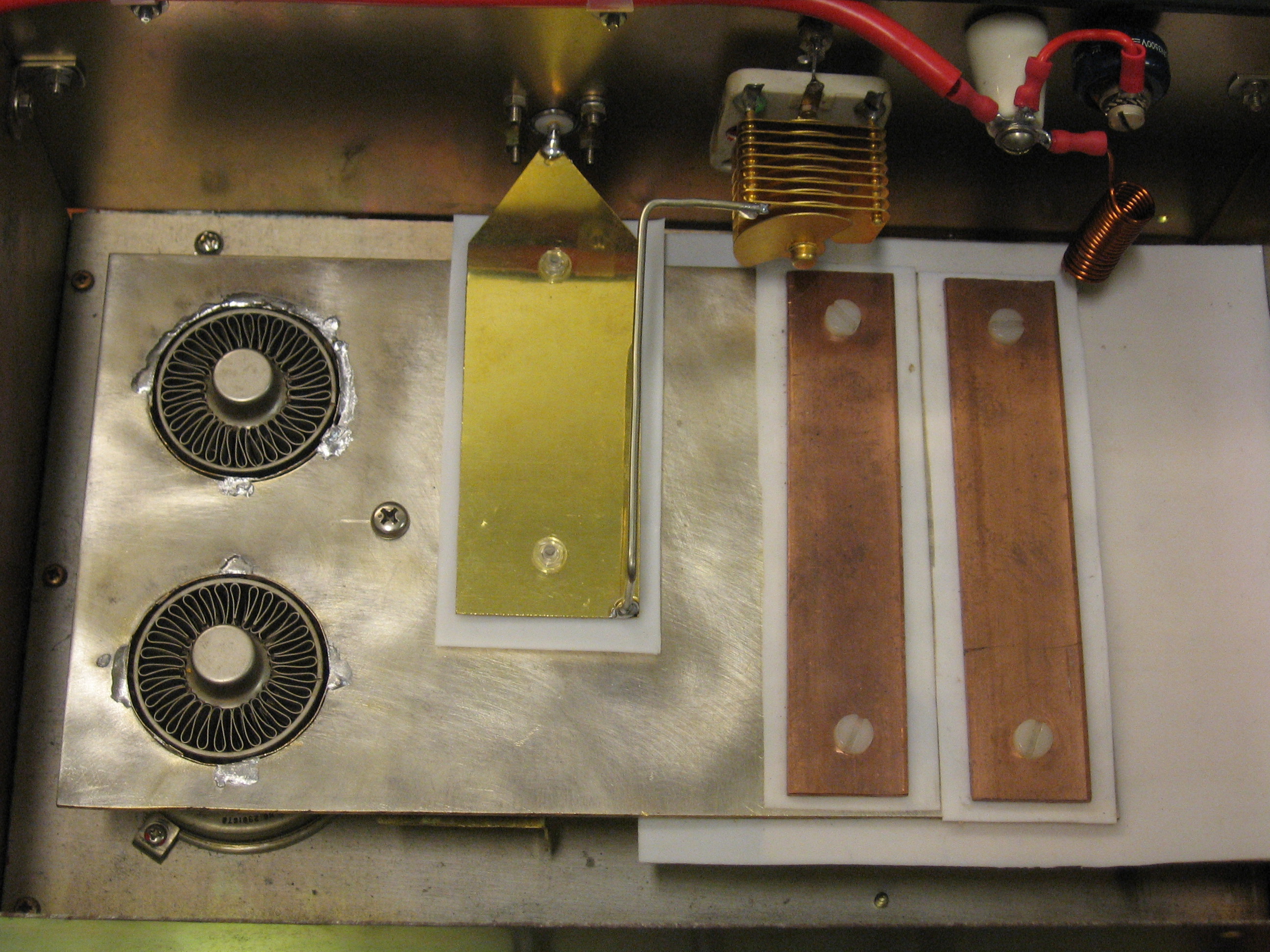

Anodilinja, joka on hopeoitua messinkiä.
Eristykset ovat teflon paperia.
Antennin menevän tehon linkki on myös messinki peltiä josta menee kytkentä kuormitus kondensaattorille.
